双向旋转门系列

双向旋转门简介

当前国内外在河道水利工程中采用的水闸形式一般为向上提升或翻转以及向下卧倒两种，向上开启的闸门会悬挂在水面上方且一般需要高耸的启闭机房等建筑物，影响周边景观，向下卧倒的则出现运转件及承载部件位于水下，长期使用后难以检修维护。基于上述矛盾我公司研发了一种既解决下卧式闸门的检修困难，又避免附属建筑物影响周边景观效果的“双向旋转门”。双向旋转门，由门体、支撑结构、液压启闭机等主要部分组成，门体固定在闸门两侧的支撑结构上，支撑结构与支铰固定在闸墩内（如图1）。液压启闭机驱动支撑结构，带动门体旋转，实现闸门开启和关闭。门体为封闭的箱形结构，沿水流方向一侧为圆弧面，另一侧为平面。开启时闸门向下旋转至平卧位置，此时，圆弧面向下，平面向上，与闸底板齐平（如图2）。在需要的位置启用锁定机构，使液压油缸处于卸压状态不受压，门体得到固定，便于通航或检修。

图1：挡水位置

图2：开启位置

主要优点：
一、防洪泄洪能力提高
普通的挡水闸坝由于受力结构及造价原因，往往只能挡较低的水位，而我公司生产的该种形式闸门挡水高度可以达到8-10米。当遇到流量较大的洪水时，闸门向下开启后，门体平躺于闸门底板弧形凹槽门库内（如图2），无论是闸门门体还是配套基础土建部分，都不会出现阻水现象，可以满足最快的泄洪要求。
二、通航功能
本公司设计生产的双向旋转门向下开启后，闸门门体全部隐藏于闸底板水平线以下，恢复该河道原本通航深度。该种闸门可以生产宽度达到60m，故相当于一般船舶的通航没有影响（如图3）。

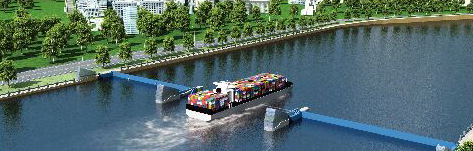

图3：双向旋转门可保证大型货轮通航

三、具备清淤功能
我公司在闸门底侧设有犁头和清淤括板装置。长期挡水时，下游涨潮或回水易导致泥沙淤积（如图4a），当门体向下开启底侧犁头及清淤括板将淤积物铲起或推移（如图4b），同时利用水流讲改淤积物冲下下游，采用此法可有效解决很多普通形式闸门的门槽淤积以及卧倒翻板闸门、底横轴驱动闸门门底清淤问题。

图4：双向旋转门清淤示意

四、检修维修方便
很多传统的卧倒翻板闸门、底轴驱动闸门使用若干年后检修较麻烦或无法检修，我公司生产的双向旋转门可以用自身启闭设备将闸门翻起离开水面，所有启闭设备、运转件都不在水中。无论更换橡皮及重新防腐等检修工作都无需使用检修闸门或围堰，十分方便、安全、节约（如图5）。

图5：检修位置

五、景观性能好
该种形式的双向旋转门不仅在各项功能上优于传统各种闸门而且在景观效果上也优于各种闸门，启闭设备适当隐蔽，闸门门顶以上无附属设施，无碍观瞻，若多孔连跨可在中墩上根据当地风情适当装潢，使之成为当地水利工程建设中一道靓丽风景线。
